全隔離式溫度巡檢儀
關鍵字：全隔離式溫度巡檢儀,巡檢儀 |
.gif)
●適用范圍
KX-500G全隔離式溫度巡檢儀與各類傳感器、變送器配合使用，全隔離式溫度巡檢儀可對多路溫度、壓力、液位、流量、重量等工業過程參數進行巡回檢測、報警控制、變送輸出、數據采集及通訊。
●功能特點
萬能輸入功能
自動校準和人工校準功能
多重保護、隔離設計、抗干擾能力強、可靠性高
全隔離式溫度巡檢儀具有良好的軟件平臺，具備二次開發能力，以滿足特殊的功能
先進的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便
自動巡檢、手動定檢可自由切換
巡檢通道切換時間及通道有效數可設定
●主要技術指標
基本誤差： 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管，上排顯示測量值，下排顯示通道號
采樣周期：0.5S
報警輸出： ⑴1-64通道統一上下限報警，繼電器輸出觸點容量 AC220V/3A
⑵1-8通道分別獨立報警，繼電器輸出觸點容量 AC220V/1A
變送輸出：通過開關量輸入可選擇相應通道帶 4～20mA、0～10mA、1～5V、0～5V 隔離輸出 精度：±0.3％FS
通訊輸出：接口方式－－隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率－－300～9600bps內部自由設定
電 源：開關電源 85～265VAC 功耗4W以下
● 型號說明
| 型 譜 |
說 明 |
| KX -500G |
|
全隔離式溫度巡檢儀 |
| 外型尺寸 |
A |
|
橫式160×80×125mm |
| T |
|
臺式320×120×250mm |
| 通道數 |
□□ |
|
0-64路，A規格儀表最多24路 |
| 報警輸出 |
H |
|
各通道統一上限報警 |
| L |
|
各通道統一下限報警 |
| D |
|
各通道獨立報警（最多8路） |
| 變送輸出 |
X1 |
|
4～20mA輸出 |
| X2 |
|
0～10mA輸出 |
| X3 |
|
1～5V輸出 |
| X4 |
|
0～5V輸出 |
| 通訊輸出 |
P |
|
微型打印機 |
| R |
|
串行通訊RS232 |
| S |
|
串行通訊RS485 |
| 供電電源 |
|
220VAC供電 |
| W |
|
DC24V供電 |
| 輸入信號 |
Sn |
見"輸入信號類型表" |
型號舉例：KX -500GA-16HS-P100
KX -500系列全隔離式溫度巡檢儀，橫式160×80×125mm ,輸入Pt100，16通道，各通道統一上限報警，帶RS485串行通訊供電電源220VAC。

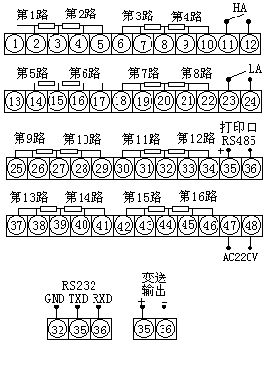

| 8路智能巡檢儀端子接線方法 |
輸入信號為熱電偶、電壓、電流
.gif) |

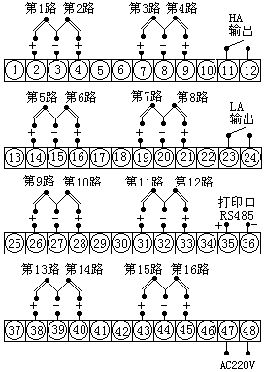

輸入信號為熱電阻、遠傳電阻
 |
| 16路智能巡檢儀端子接線方法 |
|
|
|
| |
