液體渦輪流量計
關鍵字：顯示儀,流量計,液體渦輪流量計,渦輪流量計,傳感器,,,,,,, |
.jpg)
渦輪流量計（以下簡稱TUF）是葉輪式流量（流速）計的主要品種，葉輪式流量計還有風速計、水表等。TUF由傳感器和轉換顯示儀組成，傳感器采用多葉片的轉子感受流體的平均流速，從而推導出流量或總量。轉子的轉速（或轉數）可用機械、磁感應、光電方式檢出并由讀出裝置進行顯示和傳送記錄。據稱美國早在1886年即發布過第一個TUF專利，1914年的專利認為TUF的流量與頻率有關。美國的第一臺TUF是在1938年開發的，它用于飛機上燃油的流量測量，只是直至二戰后因噴氣發動機和液體噴氣燃料急需一種高精度、快速響應的流量計才使它獲得真正的工業應用。如今，它已在石油、化工、科研、國防、計量各部門中獲得廣泛應用。
流量計中TUF、容積式流量計和科氏質量流量計是三類重復性、精確度最佳的產品，而TUF又具有自己的特點，如結構簡單、加工零部件少、重量輕、維修方便、流通能力大和可適應高參數等，是其他兩類流量計是難以達到的。
KX LWGY系列渦輪流量計是吸取了國內外流量?jī)x表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。渦輪流量計若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
一、 基本參數與技術性能
1.技術性能
|
儀表口徑及連接方式
|
4、6、10、15、20、25、32、40采用螺紋連接
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
|
|
精度等級
|
±1%R、±0.5%R、±0.2%R（需特制）
|
|
量程比
|
1:10；1:15；1:20
|
|
儀表材質
|
304不銹鋼、316（L）不銹鋼等
|
|
被測介質溫度（℃）
|
-20～＋120℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
|
|
輸出信號
|
傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V
變送器：兩線制4 ~ 20mADC電流信號
|
|
供電電源
|
傳感器：+12VDC 、+24VDC（可選）
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池
|
|
信號傳輸線
|
STVPV3×0.3（三線制），2×0.3（二線制）
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
基本型：豪斯曼接頭，防爆型：內螺紋M20×1.5
|
|
防爆等級
|
基本型：非防爆產品，防爆型：ExdIIBT6
|
|
防護等級
|
IP65
|
2.測量范圍及工作壓力
|
儀表口徑
（mm）
|
正常流量范圍（m3/h）
|
擴展流量范圍（m3/h）
|
常規耐受壓力
（MPa）
|
特制耐壓等級（MPa）
（法蘭連接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0、6.3、12、16
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0、6.3、12、16
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0、6.3、12、16
|
二、儀表分類
1．按儀表功能分類，KXLWGY系列渦輪流量計可分為2大類，即：
? 渦輪流量傳感器/變送器
? 智能一體化渦輪流量計
2．功能說明
? 渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
按照不同的輸出信號，該類產品可分為L(zhǎng)WGY-□N型和LWGY-□A型
KXLWGY-□N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；
KXLWGY-□A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。

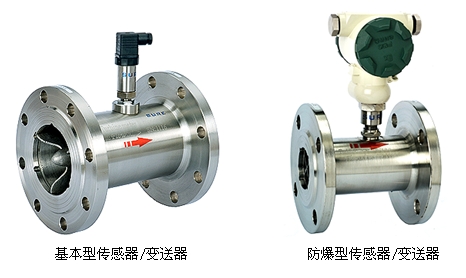

該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖
三、 智能一體化渦輪流量計
采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為L(zhǎng)WGY-□B型和LWGY-□C型。
KXLWGY-□B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）； 無信號輸出功能。
KXLWGY-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
四、儀表選型
|
型 號
|
說 明
|
|
KXLWGY─
|
□
|
/□
|
/□
|
/□
|
/□
|
/□
|
/□
|
|
公
稱
通
徑
|
4
|
|
|
|
|
|
|
4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h
|
|
6
|
6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
|
|
10
|
10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h
|
|
15
|
15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h
|
|
20
|
20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h
|
|
25
|
25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h
|
|
32
|
32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h
|
|
40
|
40mm，標準量程2～20m3/h，寬量程為1～20m3/h
|
|
50
|
50mm，標準量程4～40m3/h，寬量程為2～40m3/h
|
|
65
|
65mm，標準量程7～70m3/h，寬量程為4～70m3/h
|
|
80
|
80mm，標準量程10～100m3/h，寬量程為5～100m3/h
|
|
100
|
100mm，標準量程20～200m3/h，寬量程為10～200m3/h
|
|
125
|
125mm，標準量程25～250m3/h，寬量程為13～250m3/h
|
|
150
|
150mm，標準量程30～300m3/h，寬量程為15～300m3/h
|
|
200
|
200mm，標準量程80～800m3/h，寬量程為40～800m3/h
|
|
類 型
|
N
|
基本型，+12V供電，脈沖輸出，高電平≥8V低電平≤0.8V
|
|
A
|
4～20mA兩線制電流輸出，遠傳變送型
|
|
B
|
電池供電現場顯示型
|
|
C
|
現場顯示/4～20mA 兩線制電流輸出
|
|
C1
|
現場顯示/RS485通訊協議
|
|
C2
|
現場顯示/HART通訊協議
|
|
精度等級
|
05
|
精度0.5級
|
|
10
|
精度1.0級
|
|
渦 輪
類 型
|
W
|
寬量程渦輪
|
|
S
|
標準渦輪
|
|
材 質
|
S
|
304不銹鋼
|
|
L
|
316（L）不銹鋼
|
|
防 爆
|
|
無標記，為非防爆型
|
|
E
|
防爆型 （ExmⅡCT6或 ExdⅡBT6）
|
|
壓力等級
|
N
|
常規 （參照表2）
|
|
H(x)
|
高壓 （參照表2）
|
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請?jiān)?ldquo;公稱通徑”后加“（FL）”
例如，選用一臺法蘭連接式防爆型渦輪流量計測量柴油，管道為DN40、現場需要顯示并遠傳電流信號，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：LWGY-40(FL)/C/05/S/S/E/H16 |
| |
